Schéma de branchement électrique d’une jauge à carburant : le guide complet

Temps de lecture : 18 min

Vous avez changé votre tableau de bord mais votre jauge à carburant ne répond plus ? Ou vous installez une nouvelle sonde et les fils de couleurs vous paraissent un mystère ? Je ne vais pas vous mentir, j’ai moi-même fait l’erreur sur mon premier bateau : j’ai branché la masse sur le +12V et j’ai grillé une jauge Jaeger en moins de deux secondes. Depuis, je sors toujours le multimètre avant de toucher à quoi que ce soit.

Le branchement schéma electrique jauge carburant n’est pas sorcier, mais il demande de respecter trois connexions : alimentation après contact, masse, et signal de la sonde. Ce guide vous explique le câblage universel, les codes couleurs des grandes marques (Jaeger, VDO, Teleflex, Faria) et les astuces que j’aurais aimé connaître quand j’animais des clubs au Maroc et que je bricolais les voitures de location avec les copains GO. Car oui, une jauge essence qui déconne, ça peut transformer une balade en cauchemar. Alors accrochez-vous, on va dans le dur.

1. Comprendre le circuit électrique d’une jauge à carburant

Les deux composants : la jauge et la sonde

Une jauge de carburant, c’est deux pièces qui travaillent en duo : l’indicateur sur le tableau de bord (un galvanomètre, pour les puristes) et la sonde plongée dans le réservoir. La sonde est reliée à un flotteur qui monte et descend avec le niveau. Ce flotteur actionne une résistance variable – un potentiomètre, en gros. Le principe est simple : plus il y a de carburant, plus la résistance change.

Principe de la mesure par résistance variable

Le galvanomètre de l’indicateur mesure le courant qui traverse la sonde. Selon la valeur de la résistance, l’aiguille bouge. Les plages les plus courantes :

• Standard américain : 0-90 ohms (vide), 90 ohms (plein) – attention, parfois inversé.
• Standard européen : 0-240 ohms (vide), 33 ohms (plein) – variable selon constructeur.
• VDO : 10-180 ohms (typique).

Le courant qui circule est infime : quelques dizaines de milliampères. Clairement, ce n’est pas ça qui va vider votre batterie. Ce que personne ne vous dit, c’est que la résistance sonde jauge carburant est souvent la cause des pannes les plus vicieuses – une piste usée, un flotteur percé, et l’aiguille reste bloquée.

Bon, soyons honnêtes : avant de brancher quoi que ce soit, il faut comprendre le schéma complet. Et c’est là que tout déraille si on ne connaît pas les couleurs des fils.

2. Schéma de branchement universel et codes couleurs des fils

Voici le tableau récapitulatif qui répond à la question « Où va ce fil ? » pour les marques les plus courantes. Ce tableau peut être lu seul pour un diagnostic rapide. Les couleurs peuvent varier, mais dans l’immense majorité des cas, le +12V est vert ou rouge, la masse est bleue ou noire, et le signal est jaune.

Borne	Fonction	Couleur typique Jaeger 12V	Couleur typique VDO
+12V après contact	Alimentation de l’indicateur	Vert	Rouge
Masse / GND	Retour négatif	Bleu	Noir
Signal / S	Valeur variable de la sonde	Jaune	Jaune

Les trois bornes essentielles

Toute jauge digne de ce nom a trois bornes. La borne d’alimentation doit être raccordée après le contacteur – si vous la branchez directement sur la batterie, la jauge reste allumée en permanence et vide la batterie (ou pire, chauffe anormalement). La masse se connecte au châssis ou au circuit de masse du tableau de bord. Enfin, la borne « S » (signal) reçoit le fil issu de la sonde.

Tableau des couleurs par marque (Jaeger, VDO, Teleflex, Faria)

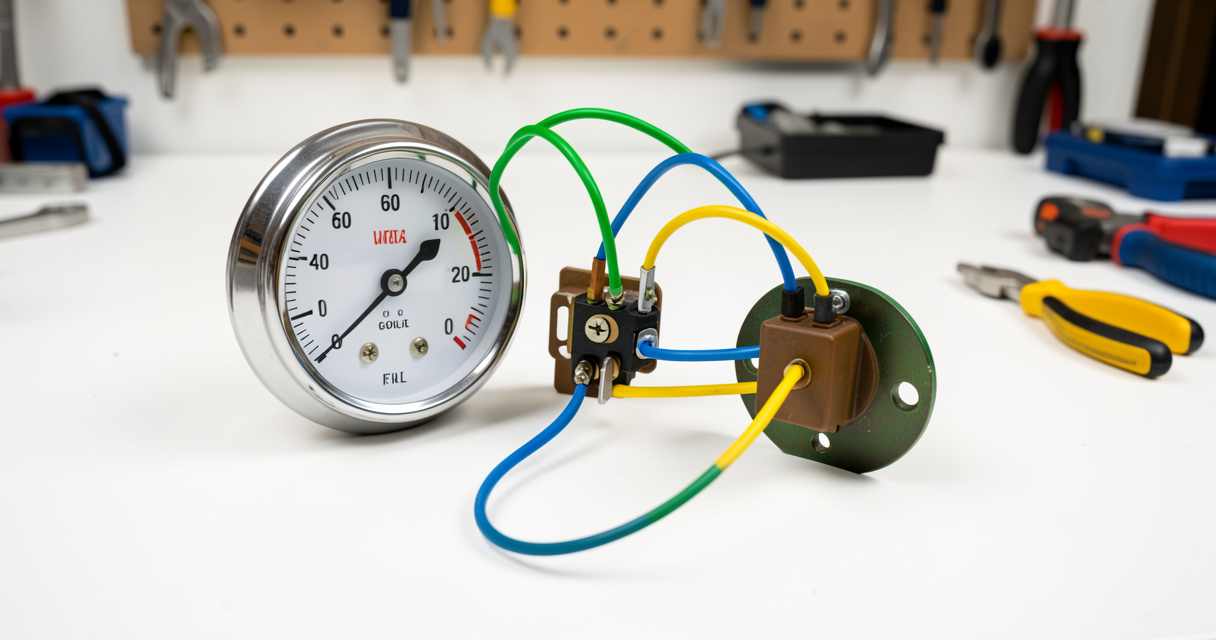

Petite précision : toutes les marques ne respectent pas le même code. Code couleur fil jauge carburant : chez Jaeger, le vert est le +12V, le bleu la masse, le jaune le signal. Chez VDO, le rouge est le +12V, le noir la masse, le jaune le signal. Teleflex utilise souvent un fil marron pour le +12V et un fil blanc pour le signal. Faria, un fil rouge pour l’alimentation, noir pour la masse, blanc ou jaune pour le signal. Toujours vérifier avec le multimètre avant de couper.

Cas particulier : jauge 6V ou 24V

Les modèles Jaeger existent en 6V, 12V et 24V. Sur une jauge 6V, la borne d’alimentation est rouge (au lieu de vert). Attention : brancher une jauge 6V sur du 12V sans résistance série la grille immédiatement. Pour les applications bateau, on trouve souvent du 12V, mais certaines embarcations anciennes sont en 6V. Vérifiez la tension de votre circuit avant d’acheter la jauge.

Maintenant que vous avez le tableau sous les yeux, passons à la pratique : comment brancher tout ça sans se tromper.

3. Branchement pas à pas : de la sonde au tableau de bord

Outils nécessaires

• Multimètre (indispensable)
• Cosses faston mâles et femelles (6,3 mm généralement)
• Pince à sertir
• Tournevis plat et cruciforme
• Gaine thermorétractable ou chatterton
• Fil électrique de section 0,75 mm² (pour ma petite installation)

Étape 1 : repérer les fils existants

Avant de couper quoi que ce soit, mettez le multimètre en mode ohmmètre. Débranchez la sonde et mesurez la résistance entre le fil de signal et la masse. Réservoir vide ? Vous devriez lire 0 à 10 ohms si la sonde est en butée basse, ou 90 à 240 ohms selon le standard. Si la valeur ne change pas quand vous bougez le flotteur (à la main, depuis l’orifice de la sonde), la sonde est morte – remplacez-la.

Étape 2 : connecter la sonde

La sonde a deux bornes (parfois une seule si le boîtier fait masse). Raccordez un fil de la borne signal de la sonde à la borne S de la jauge. Le deuxième fil de la sonde (ou le boîtier) doit être relié à la masse du réservoir. Pour les réservoirs métalliques, le boîtier de la sonde fait souvent masse. Pour les réservoirs plastiques (bateau, voiture ancienne), il faut ajouter un fil de masse dédié jusqu’au châssis.

Étape 3 : raccorder l’indicateur

Au niveau du tableau de bord, branchez les trois fils :

• +12V après contact (fil vert ou rouge) sur la borne + de la jauge.
• Masse (fil bleu ou noir) sur la borne GND.
• Signal (fil jaune) sur la borne S.

Utilisez des cosses faston bien serties, et gainez chaque cosse avec de la thermorétractable pour éviter les courts-circuits.

Étape 4 : vérifier l’éclairage

La plupart des jauges ont un éclairage séparé (borne L ou Light). Raccordez-la au +12V via un interrupteur (souvent celui des veilleuses) et l’autre borne à la masse. Ne pas confondre avec les bornes de mesure – brancher l’éclairage sur la borne signal pourrait fausser la lecture.

Si votre jauge est montée sur un bateau, il y a une subtilité supplémentaire.

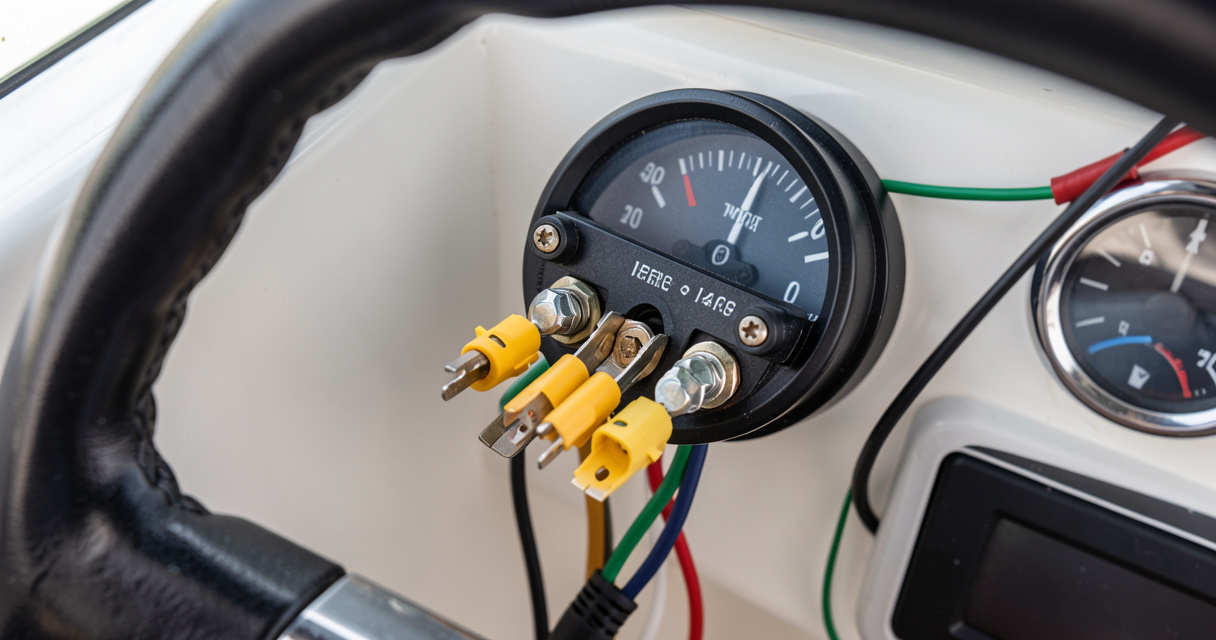

4. Branchement spécifique pour bateau : réservoir déporté et masse dédiée

Pourquoi un réservoir plastique change tout

Sur un bateau, le réservoir est souvent en plastique (polyéthylène) pour éviter la corrosion. Problème : le plastique ne conduit pas l’électricité. Donc la sonde ne peut pas prendre la masse par son boîtier. Il faut impérativement ajouter un fil de masse supplémentaire entre la sonde et le tableau de bord, sinon la jauge ne fonctionnera pas ou donnera des valeurs erratiques.

Schéma bateau avec masse indépendante

Voici le branchement typique pour un réservoir plastique :

• Sonde : borne signal vers borne S de la jauge.
• Sonde : borne masse vers un fil qui rejoint la borne GND de la jauge (ou directement la masse du tableau de bord).
• Jauge : alimentation et masse comme d’habitude.

Type de réservoir	Masse naturelle	Fil de masse supplémentaire	Risque
Métallique (acier, alu)	Oui, via le boîtier de sonde	Non, sauf si mauvaise continuité	Corrosion possible
Plastique (polyéthylène)	Non	Obligatoire	Jauge inopérante sans masse dédiée

Adapter une jauge bateau à un tableau existant

Certains tableaux de bord anciens n’ont pas de fil de masse dédié pour la jauge. Dans ce cas, il faut tirer un nouveau fil de masse depuis le tableau jusqu’à la sonde. Utilisez du fil de section 0,75 mm², bien protégé par une gaine. Sur un bateau, les normes marines (ISO 10133, ABYC) recommandent du fil de couleur noire pour la masse. Personnellement, j’utilise du fil noir avec un liseré jaune pour éviter les confusions avec les autres circuits.

Quand j’étais GO au Club Med en Thaïlande, un skipper m’a montré son installation : il avait branché la masse de la sonde directement sur le pôle négatif de la batterie, en passant par un coupe-circuit. Un peu lourd, mais ça marchait. Spoiler : vous n’irez pas jusque-là.

5. Dépannage et tests : comment vérifier sa jauge avec un multimètre

Le multimètre est votre meilleur allié. Testez d’abord la sonde, puis la jauge.

Tester la sonde (résistance variable)

Débranchez le fil signal de la sonde. Réglez le multimètre sur ohmmètre (200 ohms ou 2 kohms selon la plage). Mesurez entre la borne signal et la masse du réservoir. Si le réservoir est vide, la résistance doit être proche de 0 à 10 ohms pour une sonde standard américaine, ou entre 200 et 240 ohms pour une européenne. Si elle est infinie, le flotteur ou la piste résistive est cassé. Si elle est constante quelle que soit la position du flotteur, la sonde est bloquée.

Comment tester une jauge de carburant avec un multimètre ? Vous pouvez simuler la sonde avec une résistance de 90 ohms (ou 33 ohms selon le modèle) entre le signal et la masse : l’aiguille doit indiquer la pleine échelle. Pas de réaction ? La jauge est morte ou mal alimentée.

Tester la jauge indicateur (alimentation et continuité)

Vérifiez la présence de 12V sur la borne + après contact. Mesurez la continuité entre la borne GND et la masse du châssis. Si vous avez 12V mais que la jauge ne bouge pas avec une sonde de test, l’indicateur est HS. À remplacer, ils ne coûtent généralement pas cher (15 à 30 €).

Pannes fréquentes et solutions

• Jauge bloquée à vide : sonde en court-circuit ou fil de signal en contact permanent avec la masse. Mesurez la résistance – si elle est nulle, la sonde est bonne à jeter.
• Jauge erratique (aiguille qui saute) : mauvais contact à la cosse, ou oxydation. Nettoyez et ressertissez.
• Jauge bloquée à plein : sonde ouverte (résistance infinie), ou flotteur bloqué en haut. Vérifiez le flotteur manuellement.
• Éclairage mort : ampoule grillée (souvent une petite ampoule à baïonnette), ou fil d’éclairage débranché.

Et si tout fonctionne mais que la jauge claque, vérifiez la protection du circuit.

6. Conseils de sécurité et choix du fusible

Protection du circuit (fusible)

Le courant qui traverse une jauge est infime (moins de 0,1 A). Pourtant, un fusible est indispensable – en cas de court-circuit, un fil non protégé peut prendre feu. Choisissez un fusible de 1 A (max 2 A). Ne mettez jamais un fusible de 10 A ou 15 A sous prétexte qu’il ne saute pas : le fil fondra avant. Placez le fusible sur le fil d’alimentation, avant la jauge, idéalement près de la source 12V.

Section de fil et longueur

Pour une jauge, une section de 0,75 mm² suffit pour des longueurs jusqu’à 5 mètres. Au-delà, la chute de tension devient significative et peut fausser la mesure. Pour 10 mètres, passez en 1,5 mm². Sur un bateau, les longueurs de câble peuvent être importantes (tableau de bord en haut, réservoir dans la cale). Calculez la résistance totale du fil et assurez-vous qu’elle est négligeable devant celle de la sonde (quelques ohms).

Je ne vais pas vous mentir, j’ai déjà branché une jauge avec du câble récupéré de vieux projecteurs – ça a marché, mais le fusible a sauté au premier essai. Depuis, je sors le multimètre et je calcule la section. Petit tableau pratique :

Longueur aller-retour	Section recommandée
Jusqu’à 3 m	0,5 mm²
3 à 5 m	0,75 mm²
5 à 10 m	1 mm²
Plus de 10 m	1,5 mm²

Maintenant que la sécurité est assurée, place aux questions que tout le monde se pose.

7. Questions fréquentes sur le branchement des jauges carburant

Je compile ici les questions que j’ai vues sur les forums et que vous me posez en message privé.

Problèmes d’affichage

Puis-je brancher deux jauges sur une seule sonde ? Techniquement oui, mais il faut une sonde à double sortie ou utiliser un répéteur. En parallèle, la résistance totale vue par chaque jauge change, ce qui fausse les lectures. Déconseillé.

Comment inverser le sens de la jauge (plein/vide) ? Certaines jauges ont un inverseur interne ou un fil « reverse ». Pour les autres, il faut changer la sonde par un modèle à résistance inverse (ex : 240-0 ohms au lieu de 0-240). Pas possible avec une simple inversion de fils.

Compatibilité entre marques

Les jauges et sondes de marques différentes sont souvent compatibles si la plage de résistance correspond. Par exemple, une sonde VDO (10-180 ohms) peut fonctionner avec une jauge Jaeger si la jauge accepte cette plage. Vérifiez la fiche technique. Un plaisancier m’a raconté qu’il avait installé une jauge universelle sur un réservoir VDO en changeant simplement les cosses – ça a marché du premier coup.

Ce guide touche à sa fin. Avant de refermer, un dernier rappel.

Questions fréquentes

Quelle est la couleur du fil de masse sur une jauge Jaeger ?

Sur une jauge Jaeger 12V, la borne de masse est généralement bleue. Pour les modèles 6V, la borne rouge est le +12V et la masse reste bleue ou noire.

Comment brancher une jauge de carburant sans schéma ?

Utilisez un multimètre pour identifier les bornes : la masse est en continuité avec le châssis, le +12V apparaît après contact, et la borne signal varie entre 0 et 240 ohms par rapport à la masse.

Pourquoi ma jauge à gasoil reste bloquée à plein ?

Cause possible : la sonde est en court-circuit (résistance nulle) ou le fil de signal est en contact permanent avec la masse. Vérifiez avec un ohmmètre.

Peut-on remplacer une jauge 6V par une jauge 12V ?

Non, sans adaptation du circuit. La jauge 6V nécessite une résistance série pour fonctionner en 12V, sinon elle risque d’être endommagée.

Comment tester la sonde de niveau d’essence ?

Débranchez le fil signal et mesurez sa résistance par rapport à la masse : réservoir vide = 0-10 ohms, plein = 90-240 ohms selon le modèle. Une valeur fixe indique une sonde bloquée.

Faut-il un relais pour une jauge de carburant ?

Non, le courant est très faible (inférieur à 0,1A). Un simple fusible de 1A suffit.

Comment brancher l’éclairage de la jauge ?

L’éclairage est indépendant : une borne (souvent marquée ‘L’ ou ‘Light’) se connecte au +12V via un interrupteur, l’autre borne à la masse. Ne pas confondre avec les bornes de mesure.

Maintenant que vous maîtrisez le schéma universel, à vous de jouer : avant de brancher, mesurez toujours trois fois avec votre multimètre. Une jauge bien branchée, c’est un souci de moins sur la route ou en mer. Bon bricolage !
