Comprendre le fonctionnement d’une jauge à carburant

Bon, soyons honnêtes : on n’a pas tous un diplôme d’électricien dans la poche. Moi, la première fois que j’ai ouvert le capot d’une 4L au milieu du désert marocain, j’étais perdue. Mais la jauge à essence, c’est plus simple qu’il n’y paraît. Son de niveau (émetteur) et indicateur au tableau de bord : deux éléments reliés par un circuit en série. Le flotteur monte ou descend dans le réservoir, il actionne un rhéostat (résistance variable). Plus le réservoir est plein, plus la résistance baisse, plus le courant passe, plus l’aiguille monte. C’est tout. Spoiler : une fois qu’on a compris ça, on branche n’importe quelle jauge les yeux fermés.

Son de niveau (émetteur)

Le capteur dans le réservoir est un potentiomètre : une résistance variable dont la valeur change avec la position du flotteur. La plage typique va de 0–30 Ω (plein) à 180–300 Ω (vide), selon les marques. Ce composant est polarisé – ne pas inverser les fils, ou l’aiguille indiquera l’inverse. Encadré « À savoir » : les jauges sont polarisées, ne pas inverser les fils. Sur une VDO, le fil violet c’est le +, le rose c’est le signal, le noir la masse. Si vous branchez le rose sur le +, l’aiguille partira dans le mauvais sens, voire grillera le cadran.

Indicateur au tableau de bord

Le cadran reçoit le courant modulé par la sonde. Un bimétal ou un circuit électronique déplace l’aiguille proportionnellement. Les jauges modernes (après 2000) sont souvent à microcontrôleur, mais le principe reste identique. Et c’est là que tout déraille si la masse est défaillante : sans retour de courant, l’aiguille reste bloquée à vide, même avec un réservoir plein.

Passons maintenant au matériel nécessaire pour un branchement sans sueur froide.

Matériel nécessaire et précautions de sécurité

Avant de plonger les mains dans le tableau de bord, parlons sécurité électrique et incendie. L’essence, c’est inflammable. Quand j’animais des ateliers mécanique au Club Med à Marrakech, j’ai vu un type griller son faisceau parce qu’il avait bricolé sans débrancher la batterie. Ne faites pas ça.

Outils indispensables

• Multimètre numérique (ohmmètre, voltmètre)
• Pince à dénuder et à sertir
• Fil électrique de section 1,5 mm² (20 AWG) pour les connexions
• Cosses à œil ou à fourche, gaine thermo
• Fusible 1A ou 2A (selon la jauge essence 12V)

Sécurité électrique et incendie

• Débranchez la batterie avant toute intervention sur le circuit électrique.
• Travaillez dans un endroit ventilé, loin de toute source d’étincelle.
• Utilisez un fusible adapté sur l’alimentation de la jauge pour protéger le câblage.
• Si vous percez le réservoir pour installer une sonde, videz-le d’abord et remplissez-le de gaz inerte (CO2) – mais je vous conseille une sonde à bride, sans perçage.

Une fois l’atelier prêt, attaquons le schéma de base.

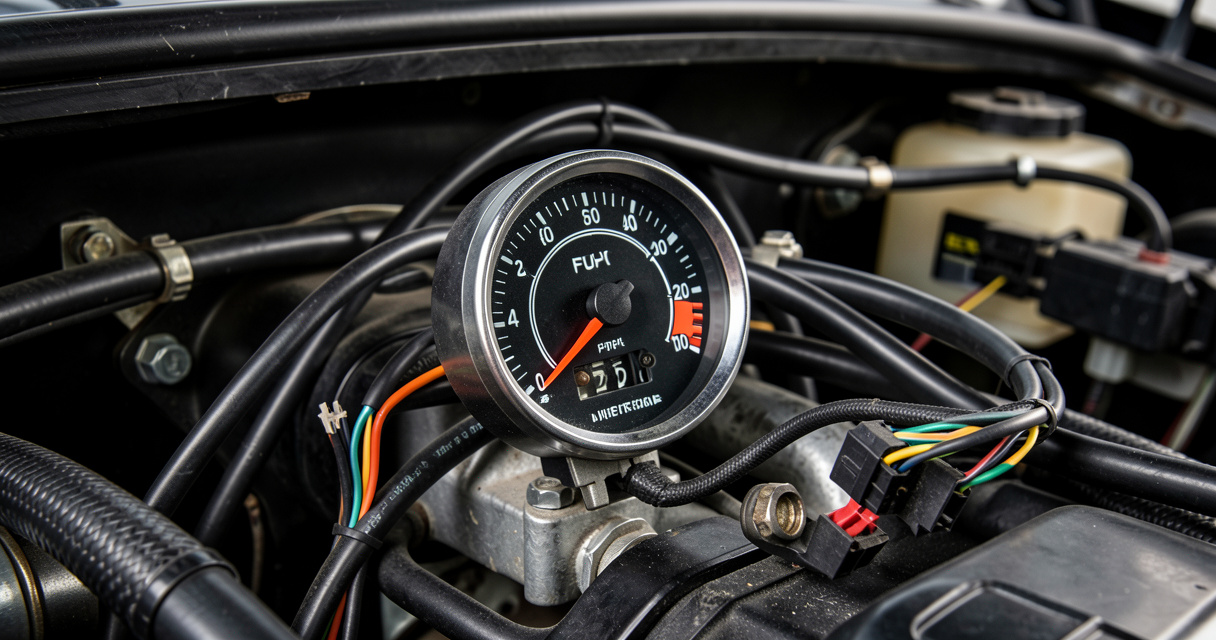

Schéma électrique de base d’une jauge 12V

Le schéma électrique d’une jauge à carburant 12V est un circuit série simple : le courant part de la batterie (+), passe par le contacteur, alimente l’indicateur au tableau de bord, puis un fil de signal relie l’indicateur à la sonde (résistance variable) dans le réservoir. La sonde est connectée à la masse. Quand le flotteur monte, la résistance diminue, ce qui augmente le courant et déplace l’aiguille vers ‘plein’. Les trois bornes de l’indicateur sont + (alimentation), – (masse) et S (signal).

Borne + (alimentation)

Elle reçoit le 12V après le contact. Sur la plupart des voitures, le fil est violet ou rouge. Branchez-la sur un circuit protégé par un fusible (souvent celui de l’instrumentation, 5-10A). Vérifiez avec un testeur : 12V quand le contact est mis, 0V sinon.

Borne S (signal)

Raccordée à la sonde du réservoir. Fil rose ou jaune. La résistance entre cette borne et la masse est variable selon le niveau. Certaines jauges utilisent la lettre W au lieu de S – vérifiez la doc.

Borne – (masse)

Fil noir, relié à la masse du châssis ou au pôle négatif de la batterie. Une masse propre est cruciale : une oxydation de 1 mm³ peut fausser toute la mesure.

Borne	Rôle	Couleur typique
+	Alimentation 12V après contact	Violet, rouge
–	Masse	Noir
S (ou W)	Signal vers la sonde	Rose, jaune

Ce schéma de base fonctionne pour 90 % des installations. Mais selon que votre jauge a 2 ou 3 fils, le branchement diffère. Voyons ça.

Branchement pas à pas selon votre type de jauge

Clairement, la confusion la plus fréquente concerne le nombre de fils. Alors voici le détail pour comment brancher une jauge essence 3 fils et pour une 2 fils. Je ne vais pas vous mentir : si vous achetez une jauge universelle, lisez la notice – mais en pratique, voici la méthode.

Jauge 3 fils (standard moderne)

1. Fil violet : + après contact (borne + de l’indicateur).
2. Fil noir : masse (borne –). Reliez-le à une vis de châssis propre ou au négatif batterie.
3. Fil rose : signal (borne S). Il va vers la sonde dans le réservoir.
4. Connectez la sonde : un fil vient de l’indicateur (rose), l’autre fil de la sonde va à la masse (noir). Parfois la sonde a une seule broche, le boîtier faisant masse.
5. Vérifiez avec le multimètre : résistance entre rose et masse doit varier quand vous bougez le flotteur à la main.

Jauge 2 fils (véhicules anciens)

Sur une 4L ou une Cox, la jauge n’a que + et signal (pas de masse séparée). La masse est faite par le boîtier de la jauge via le tableau de bord. Branchez le + sur l’alimentation contact, le signal sur la sonde. Le fil de masse de la sonde est également relié au boîtier. Si la jauge ne fonctionne pas, ajoutez un fil de masse entre le boîtier de la jauge et le châssis.

Adapter une jauge universelle

Les jauges universelles sont souvent livrées avec un adaptateur de résistance. Si votre sonde d’origine a une plage différente (ex. 0-90 Ω au lieu de 10-180 Ω), vous pouvez intercaler une résistance en série ou en parallèle. Mais franchement, changez plutôt la sonde pour qu’elle corresponde. Moins de prise de tête.

Attention : les couleurs des fils peuvent varier selon la marque, toujours vérifier avec la doc. Un constructeur préfère le rose pour le signal, un autre le jaune. Si vous êtes perdu, passez en revue le tableau suivant.

Code couleurs des fils par marque

Ce que personne ne vous dit, c’est qu’il n’existe pas de norme universelle. VDO, Jaeger, Teleflex, Yanmar, Faria… chacune a ses codes. Voici un tableau de correspondance que j’ai compilé après des heures sur les forums (et quelques dizaines de jauges démontées).

Marque	Borne +	Borne –	Borne signal	Remarques
VDO	Violet / Rouge	Noir	Rose (marqué S)	Plage : 10-180 Ω
Jaeger	Bleu (avec repère +)	Noir ou G	Jaune (marqué S)	Parfois W pour signal
Teleflex	Rouge	Noir	Jaune (marqué S)	Sur les modèles bateau, cosses étanches
Yanmar	Violet	Noir	Rose	Plage : 0-90 Ω (vieux modèles)
Faria	Rouge	Noir	Jaune	Souvent fourni avec connecteur

Si vous avez une autre marque, cherchez sur l’étiquette au dos de la jauge : les bornes sont souvent marquées +, –, S (ou G). Et n’oubliez pas, les code couleur fil jauge carburant ne sont jamais une garantie à 100 % – toujours mesurer à l’ohmètre.

Avant de vous lancer, une étape cruciale : le test. On va voir comment vérifier que tout fonctionne.

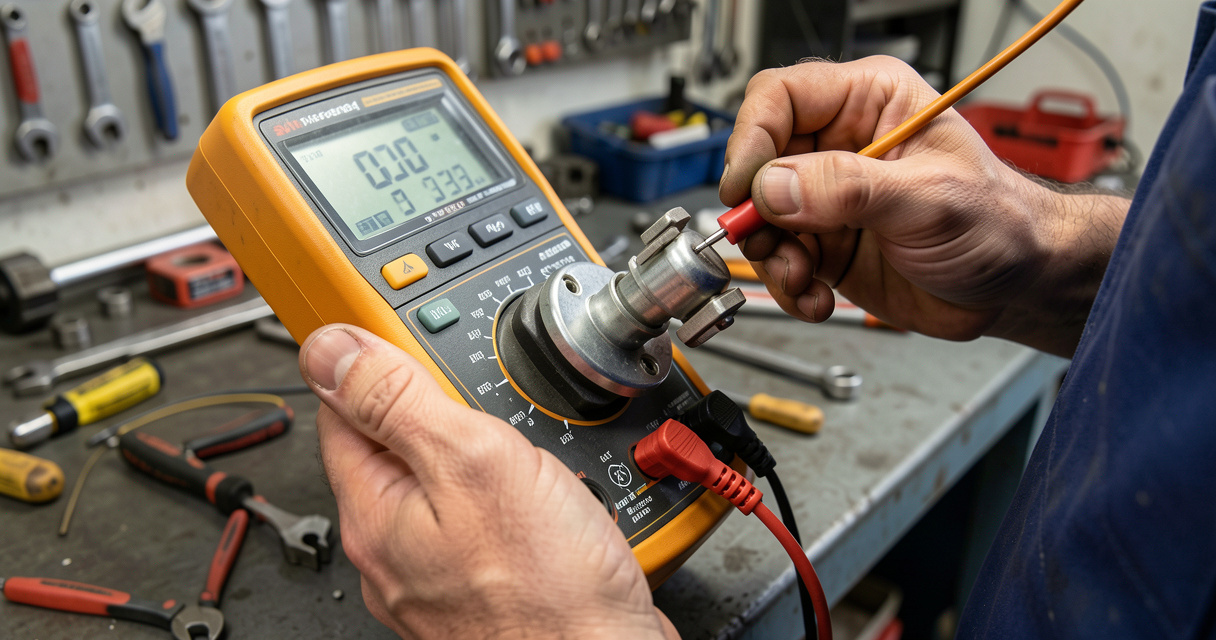

Comment tester une jauge à l’ohmmètre

Le multimètre est votre meilleur ami pour diagnostiquer une panne. Voici la procédure pour test jauge carburant ohmmètre.

Tester la sonde

1. Débranchez le connecteur de la sonde dans le réservoir.
2. Réglez le multimètre sur ohmmètre (200 Ω ou 2 kΩ).
3. Placez les pointes sur la borne de signal et la masse (ou le boîtier de la sonde).
4. Bougez le flotteur manuellement. La résistance doit varier progressivement.
5. Comparez avec les valeurs théoriques. Exemple pour une Renault 4L : 7 Ω ±7 pour réservoir plein, 280 Ω ±20 pour vide (source : La4ldesylvie.fr, 2020).

Tester l’indicateur

1. Débranchez le fil de signal de l’indicateur.
2. Mettez le contact (sans démarrer).
3. Mesurez la tension entre la borne + et masse : vous devez avoir 12V.
4. Court-circuitez la borne signal à la masse via une résistance de valeur connue (ex. 90 Ω). L’aiguille doit bouger.
5. Si rien ne se passe, l’indicateur est mort ou le circuit d’alimentation est en panne.

Interpréter les mesures

Niveau réservoir	Résistance (Ohms) – sonde standard VDO	Résistance – Renault 4L
Plein	10 Ω	7 Ω
3/4	30 Ω	40 Ω
1/2	60 Ω	90 Ω
1/4	120 Ω	180 Ω
Vide	180 Ω (parfois 240 Ω)	280 Ω

Si la mesure est infinie (circuit ouvert), la sonde est coupée. Si elle est nulle (court-circuit), la sonde est en panne. Dans ces deux cas, remplacez la sonde. Pour les jauges VDO standard, la plage typique est 10-180 Ω, comme le confirment les forums Discount-Marine et Hisse-et-Oh (2009).

Un cas concret : un client m’a téléphoné, jauge bloquée sur vide. En testant la sonde, résistance infinie. J’ai démonté le réservoir : le fil de la sonde était rongé par l’éthanol. 20 minutes de soudure et le problème était réglé. Et c’est là que tout déraille quand on oublie de vérifier la masse !

Maintenant, passons aux pannes les plus courantes et comment les résoudre.

Dépannage des pannes courantes

Bon, soyons honnêtes : la panne jauge essence la plus fréquente, c’est un problème de masse. Dans 70 % des cas, un fil oxydé ou une cosse mal serrée. Voici les trois scénarios classiques.

Aucune réaction

La jauge ne bouge pas, même au contact. Vérifiez d’abord le fusible. Souvent situé sous le tableau de bord, repéré par le symbole d’une pompe ou ‘FUEL’. Si le fusible est bon, mesurez la tension sur la borne + de la jauge : pas de tension = fil d’alimentation coupé. Ensuite, vérifiez la masse : un simple test de continuité entre la borne – et le châssis doit donner 0 Ω. Si c’est infini, nettoyez le point de masse.

Indication erronée

L’aiguille reste bloquée à plein ou à vide, ou indique l’inverse. Cela peut venir d’une sonde HS, d’une inversion des fils (signal et +), ou d’une masse flottante. Vérifiez le câblage avec le tableau des codes couleurs. Un test à l’ohmmètre sur la sonde vous dira si elle est dans la plage attendue.

Aiguille qui danse

L’aiguille oscille au ralenti ou en roulant. Souvent un mauvais contact intermittent : oxydation sur le connecteur de la sonde, fil mal isolé qui touche la masse par moments. Vérifiez toutes les connexions, nettoyez avec du contact cleaner, et ressertissez les cosses.

Anecdote vécue : Un propriétaire de 4L a passé des heures à chercher une panne de jauge. Il avait changé la sonde, le cadran, refait tout le faisceau… la cause ? Un simple fil de masse oxydé entre la jauge et le châssis. Un coup de brosse métallique et tout est rentré dans l’ordre. Ne négligez jamais la masse !

Avant de conclure, un mot sur les cas particuliers : bateau et 6V.

Schémas spécifiques : bateau, 6V et modèles anciens

Ah, les jauges marines ! Quand j’étais GO au Club Med aux Maldives, j’ai vu des mécaniciens improvisés bricoler des jauges de voiture sur des bateaux. Résultat : court-circuit à cause de l’humidité et de l’essence. Installation sur un bateau demande des précautions supplémentaires : cosses étanches, fusible anti-étincelle, et un circuit 100 % isolé de la coque métallique. De plus, les schéma jauge bateau utilisent souvent une résistance de 240-33 Ω (plein-vide) – vérifiez la compatibilité.

Conseil nautique : utilisez des cosses étanches et un fusible anti-étincelle pour éviter toute inflammation des vapeurs d’essence.

Jauge 6V : valeurs et branchement

Pour les vieilles mécaniques (2CV, Coccinelle d’avant 1967), l’alimentation est en 6V. Le branchement est identique mais les résistances des sonde sont différentes : souvent 0-30 Ω plein, 60-80 Ω vide. Ne branchez pas une jauge 12V sur du 6V, l’aiguille bougera à peine. À l’inverse, une jauge 6V sur du 12V grillera. Utilisez un convertisseur 12V-6V ou changez pour une jauge adaptée.

Ces différences sont cruciales pour ne pas se tromper. Maintenant, vous avez toutes les cartes en main.

Questions fréquentes

Comment brancher une jauge à carburant 3 fils ?

Repérez les bornes + (alimentation après contact), – (masse), et S (signal vers la sonde). Branchez le fil violet sur +, le noir sur masse, le rose sur S. Vérifiez avec un multimètre la continuité et la résistance variable.

Quelle est la résistance d’une jauge à essence pleine ?

Cela dépend du modèle. Par exemple, une jauge Renault 4L donne 7 ohms à plein, 280 ohms à vide. Les jauges standard VDO sont souvent 10 ohms plein, 180 ohms vide. Consultez le tableau de l’article pour votre marque.

Comment tester une jauge de carburant avec un multimètre ?

Débranchez la sonde et mesurez la résistance entre la borne signal et la masse. Comparez avec les valeurs nominales. Si la résistance est infinie, la sonde est coupée. Si elle est nulle, elle est en court-circuit. Testez aussi la tension d’alimentation (12V après contact).

Pourquoi ma jauge d’essence ne fonctionne pas ?

Vérifiez d’abord le fusible, puis la continuité de la masse. Une masse oxydée est la cause la plus fréquente. Ensuite, testez la sonde et l’indicateur. Souvent un simple nettoyage suffit.

Où se trouve le fusible de la jauge de carburant ?

Souvent dans la boîte à fusibles du tableau de bord, repéré par le symbole d’une pompe ou ‘FUEL’. Consultez le manuel du véhicule. Il est parfois partagé avec le tableau de bord (fusible de 5 à 10 ampères).

Quel fil est le signal sur une jauge ?

Sur la plupart des jauges, la borne signal est marquée S (Sender), ou parfois W (pour ‘Wire’). La couleur est souvent rose ou jaune. Vérifiez l’étiquette au dos de la jauge.

Comment reconnaître les bornes d’une jauge VDO ?

Les jauges VDO ont trois bornes : + (alimentation), – (masse), S (signal). Parfois G pour ground et I pour ignition. Reportez-vous à l’étiquette au dos. Les couleurs : violet (+), noir (–), rose (S).

Maintenant que vous maîtrisez le schéma électrique de la jauge carburant, n’hésitez pas à vérifier votre propre installation : un simple coup d’ohmmètre peut vous éviter des litres de carburant mal estimés. À vos multimètres !
